Quadro di Campo

Prezzo su richiesta
Disponibilità: ALTA

Richiedi info ♥ Preferiti
Descrizione






PV Box 2 Stringhe 750-16

Potenza massima DC 750 V
Intensità massima 16 A
Tensione di Isolamento DC 1000 V
Numero di stringhe 2
Involucro IP66
Dimensioni 360 x 210 x 200










PV Box 3 Stringhe 900-16

Potenza massima DC 900 V
Intensità massima 16 A
Tensione di Isolamento DC 1000 V
Numero di stringhe 3
Involucro IP66
Dimensioni 360 x 210 x 200


Richiedi Informazioni e Quotazione










PV Box 4 Stringhe 900-25

Potenza massima DC 900 V
Intensità massima 25 A
Tensione di Isolamento DC 1000 V
Numero di stringhe 4
Involucro IP66
Dimensioni 360 x 210 x 200


Richiedi Informazioni e Quotazione









quadro di campo


Il quadro di campo accoglierà i cavi provenienti dalle stringhe , i sezionatori di stringa, i diodi di blocco, i dispositivi di protezione dalle sovratensioni , ed il sezionatore generale secondo lo schema in figura 3.




L’entrata e l’uscita dei cavi del quadro di campo deve essere effettuata con gommini pressacavo in modo tale che venga garantito il grado di protezione del quadro che comunque non deve essere inferiore a IP65.


Il cablaggio interno del quadro sarà effettuato con cavo tipo H07RN-F di sezione non inferiore a 4mmq.


Deve essere predisposto un cavo per la protezione contro le scariche atmosferiche collegato alla locale terra disposta con analogo scopo.


Il quadro ha disposto su un livello tre sezionatori di manovra ( sezionatori a fusibile), due che aprono in ingresso la tensione dal campo fotovoltaico ed uno che apre l’uscita dal campo fotovoltaico all’inverter.


L’accesso alla parte interna del quadro deve essere effettuata solo da personale qualificato ai sensi del lavoro sotto tensione. Il sezionamento delle stringhe può avvenire solo ad impianto spento e con sezionatore verso inverter aperto.



quadro di campo


Il quadro di campo accoglierà i cavi provenienti dalle stringhe , i sezionatori di stringa, i diodi di blocco, i dispositivi di protezione dalle sovratensioni , ed il sezionatore generale secondo lo schema in figura 3.




L’entrata e l’uscita dei cavi del quadro di campo deve essere effettuata con gommini pressacavo in modo tale che venga garantito il grado di protezione del quadro che comunque non deve essere inferiore a IP65.


Il cablaggio interno del quadro sarà effettuato con cavo tipo H07RN-F di sezione non inferiore a 4mmq.


Deve essere predisposto un cavo per la protezione contro le scariche atmosferiche collegato alla locale terra disposta con analogo scopo.


Il quadro ha disposto su un livello tre sezionatori di manovra ( sezionatori a fusibile), due che aprono in ingresso la tensione dal campo fotovoltaico ed uno che apre l’uscita dal campo fotovoltaico all’inverter.


L’accesso alla parte interna del quadro deve essere effettuata solo da personale qualificato ai sensi del lavoro sotto tensione. Il sezionamento delle stringhe può avvenire solo ad impianto spento e con sezionatore verso inverter aperto.


4.3.4 L'inverter


L' inverter , in conformità ai requisiti normativi tecnici e di sicurezza, deve avere le seguenti caratteristiche:

  • potenza in alternata non superiore a 1.2 kW
  • compatibilità ai valori di tensione e di corrente del campo fotovoltaico ;
  • se la tensione del campo fotovoltaico è superiore ai 120V è necessario che sull'inverter sia presente un dispositivo di sicurezza per la segnalazione del basso isolamento;
  • compatibilità ai valori di tensione e frequenza alla rete a cui è connesso;
  • il dispositivi di interfaccia , sul quale agiscono le protezioni, così come citata dalla norma CEI 11-20, possono essere integrate nell'inverter, e devono essere corredate di una certificazione di tipo, emessa da un organismo accreditato;
  • conversione a commutazione forzata con tecnica a PWM;
  • modo di operare completamente automatico con inseguimento del punto di massima potenza (MPPT) del generatore fotovoltaico ;
  • il montaggio esterno è previsto solo se l’involucro dell’inverter soddisfa le esigenze di classe di protezione IP65 e l’elettronica è progettata per un impiego anche a condizioni climatiche estreme (da -25°C a + 60°C) , diversamente bisogna che esso sia montato in un luogo recuperato o in quadro a secondo delle caratteristiche del sito e dei locali disponibili.










Lezione 4: Le prove di accettazione: la verifica tecnico funzionale


La verifica tecnico-funzionale dell’impianto consiste nel verificare:

  • la continuità elettrica e le connessioni tra moduli;
  • la messa a terra di masse e scaricatori;
  • l’isolamento dei circuiti elettrici dalle masse;
  • il corretto funzionamento dell’impianto fotovoltaico nelle diverse condizioni di potenza generata e nelle varie modalità previste dal gruppo di conversione (accensione, spegnimento, mancanza rete, ecc.);
  • la condizione: P cc > 0,85*P nom * I / I STC , ove:
  • P cc è la potenza (in kW) misurata all’uscita del generatore fotovoltaico, con precisione migliore del 2%,
  • P nom è la potenza nominale (in kW) del generatore fotovoltaico;
  • I è l’irraggiamento (in W/m 2 ) misurato sul piano dei moduli, con precisione migliore del 3%;
  • I STC , pari a 1000 W/m 2 , è l’irraggiamento in condizioni standard;
  • la condizione: P ca > 0,9*P cc , ove: P ca è la potenza attiva (in kW) misurata all’uscita del gruppo di conversione, con precisione migliore del 2%;
  • la condizione: P ca > 0,75*P nom * I / I STC .

Le verifiche di cui sopra dovranno essere effettuate, a lavori ultimati, dall’installatore dell’impianto, che dovrà essere in possesso di tutti i requisiti previsti dalle leggi in materia e dovrà emettere una dichiarazione (secondo il fac-simile allegato), firmata e siglata in ogni parte, che attesti l'esito delle verifiche e la data in cui le predette sono state effettuate.



4.5.2 Il quadro di campo


Denominazione


Descrizione


Unità di misura


Quantità


stimabile


Quadro


Quadro tipo Gewiss resina IP 65 GW 46003 di dimensioni 500mm x 405 x 200 mm


Pz


1



Staffa di fissaggio a parete GW 46451


Pz


1



Montante interno GW 46436


Pz


2



Pannello moduli GW 46421


Pz


1



Pannello cieco GW 46426


Pz


2



Guida DIN GW 46431


Pz


2


Diodi di blocco


Diodi per montaggio con prigioniero da 16 A 1200V (tipo IRF 16F120 )


Pz


2


Dissipatore


Dissipatore diodi


Pz


1


Scaricatore


Scaricatore DEHNguard adeguato alla Voc del campo fotovoltaico ad esempio:


tipo 440 cod. 900607 consigliabile fino a 300V


tipo 275 cod. 900600 consigliabile fino a 150V


Pz


4


Morsetto


Morsetto Siemens 4 mmq


Pz


6


Terra


Morsetto di terra 16mmq


Pz


1


Blocco barra DIN


Blocco plastico per barra DIN


Pz


4


Pressacavo


Pressacavo per cavo 2x2,5mmq


Pz


2


Pressacavo


Pressacavo per cavo 2x4mmq


Pz


2


Cavo


Cavo di collegamento tra quadro e inverter tipo FG7(0)R 2x4mmq


mt


50


Cavo


Cavo unipolare di cablaggio del quadro tipo H07RN-F da 4mmq


mt


5


Sezionatori di stringa


Portafusibile sezionatore 2P-20 A – 400V tipo F312 bticino o similari


Pz


2


Sezionatore lato


inverter


Portafusibile sezionatore 2P-20 A – 400V tipo F312 bticino o similari


Pz


1


Etichette


Kit di siglatura cavi


Kit


1






4.5.3 La struttura metallica


Denominazione


Descrizione


Unità di misura


Quantità


stimabile


Struttura


Profilati preforati in ferro zincato a caldo


Kit


1


Zavorre


Zavorre in calcestruzzo


Pz


Secondo progetto


Bulloneria


Bulloneria M10 in acciaio inox


Pz


q.b.





4.5.4 Il quadro interfaccia rete e contatore


Denominazione


Descrizione


Unità di misura


Quantità


stimabile


Quadro


Quadro tipo Gewiss resina IP 65 GW 46203 di dimensioni 500mm x 405 x 200 mm


Pz


1



Staffa di fissaggio a parete GW 46451


Pz


1



Montante interno GW 46436


Pz


2



Pannello moduli GW 46421


Pz


1



Pannello cieco GW 46426


Pz


2



Guida DIN GW 46431


Pz


2


Contatore


Contatore a induzione di energia attiva monofase da incasso a 2 fili 5 A 230V 50 Hz 1kWh=750giri modello IME tipo ID14 I o similare


Pz


1


TA


Trasformatore Amperometrico 10/5 cl 0.5 per contatore IME ID14I


Pz


1


Morsetto


Morsetto Siemens 4 mmq


Pz


5


Terra


Morsetto di terra 16mmq


Pz


1


Blocco barra DIN


Blocco plastico per barra DIN


Pz


4


Pressacavo


Pressacavo per cavo 3x4mmq


Pz


3


Interruttore lato


inverter


Interruttore magnetotermico da 16 A tipo F810N/16 bticino o similari


Pz


1


Interruttore lato


rete


Interruttore magnetotermico da 16 A tipo F810N/16 bticino o similari


Pz


1


Cavo


Cavo di collegamento tra inverter e quadro di interfaccia rete tipo FG7(0)R3x4mmq


mt


10


Cavo


Cavo unipolare di cablaggio del quadro tipo H07RN-F da 4mmq


mt


5


Cavo terra


Cavo di terra 16mmq


mt


5

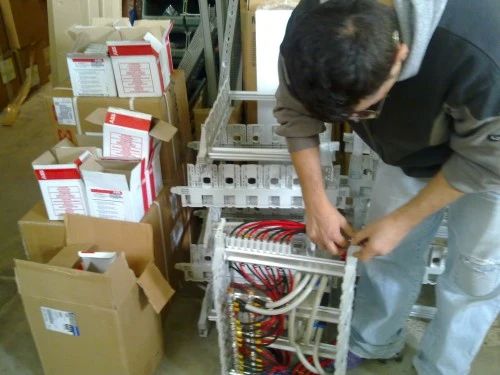

Nostre realizzazioni
